Heckklappengriff beleuchten





Hier zeig ich exemplarisch, wie man bei einem Polo 9N den Heckklappengriff beleuchtet!



Benötigt werden folgende Materialien:

  • verschiedenes Werkzeug
  • Stromprüflampe
  • Lötzeug
  • 2x 10m Kabel
  • verschiedene Pins
  • 4x extrem helle LED (gibt es bei reichelt-elektronik bzw.conrad)
  • passende Widerstände
  • 2-K-Kleber

Kosten ca. 15 Euro



Und so geht's:

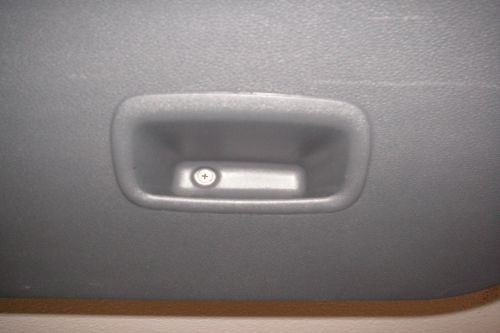

Zuerst müsst ihr natürlich den kompletten Heckklappengriff ausbauen. Das geht eigentlich ganz schnell. Ihr öffnet die Heckklappe und entfernt die Verkleidung. Dazu müsst ihr zwei kleine Schrauben rausdrehen und die Verkleidung vorsichtig weghebeln, denn diese ist weiter nur mit Blechklammern befestigt.

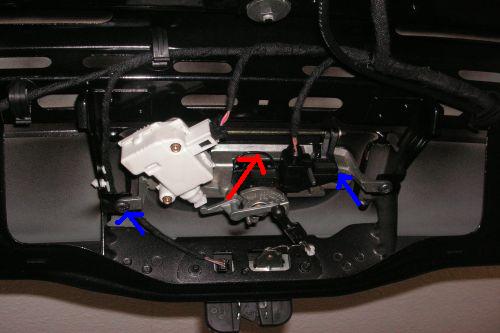

Nun habt ihr freien Einblick auf den Griff. Um diesen auszubauen muss man zuerst den Schließzylinder entfernen. Das macht man, indem man die beiden Stecker abzieht und die eine Klammer hochzieht (roter Pfeil).

Jetzt nur noch die beiden Torx-Schrauben ab (blaue Pfeile) und die kleine Stange aushaken.

Fertig!





So, zu den LED's:

Um Löcher in den Griff für die LED' zu bekommen, muss man diesen zerlegen.

Dazu entfernt man vorsichtig die runde Klammer (roter Pfeil) und zieht die Stange (blauer Pfeil) heraus. Nun kann man gut an das Innenteil des Griffs ran, um die Löcher für die LED's zu bohren. Ich hab insgesamt 4 mm LED's verbaut.

Es müssen auch 4 Löcher in den Griff-Träger gebohrt werden. Allerdings sollten diese etwas größer sein, denn sonst gibt es Probleme beim Zusammenbau.

Ist schlecht zu sehen, da ich kein direktes Bild davon gemacht hab.

Auf jeden Fall sitzen dort die Bohrlöcher für die LED's.

Hier ist der Griff vorgesteckt, und die LED's mit 2-K-Kleber eingeklebt.

Nun kommt noch der Träger drauf und nachher der Schließzylinder. Erst dann wird alles verkabelt! (Wie ihr die Kabel zur Heckklappe bekommt seht ihr hier!)

Natürlich wieder mit Stecker, sodass man den Griff gut wieder ausbauen kann falls man muss!

Hier ist schon alles fertig verkabelt und die Verkleidung kann wieder drauf!



(zum Vergrößern auf das Bild klicken!)

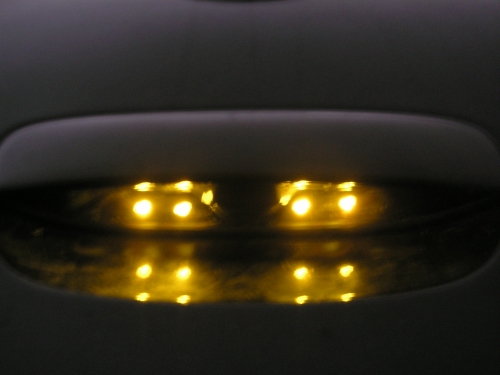

So sieht dann das Ergebnis aus!

Ich hab meinen Heckklappengriff an die beleuchteten Türgriffe angeschlossen!
